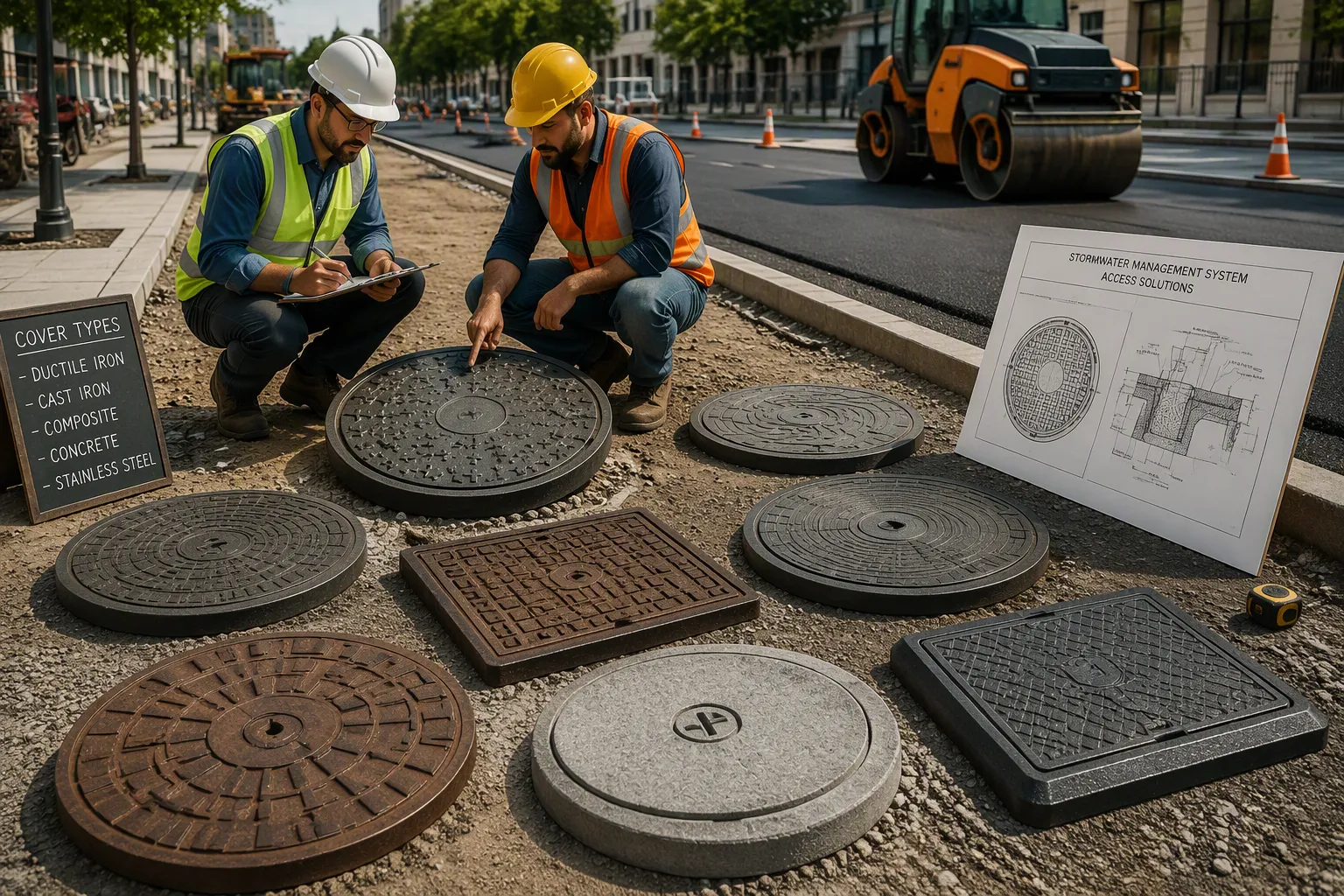

كيفية اختيار غطاء فتحة الصرف الصحي المناسب لمشاريع الطرق والبنية التحتية المختلفة

يعتمد اختيار غطاء فتحة الصرف الصحي المناسب على أربعة عوامل: كثافة المرور، وتكرار الوصول، ومخاطر السرقة، والمواصفات المحلية. يؤدي الخطأ في هذه العوامل إلى مخاطر التلف المبكر، ومخاطر السلامة، أو رفض عمليات التفتيش.

الشكل مهم أيضاً. دائري، مربع، و أغطية فتحات تفتيش مستطيلة الشكل لكل منها فتحات وظروف مرور مختلفة. غالبًا ما تحدد جودة التركيب الأداء بقدر ما يحدده المنتج نفسه. الإطار غير المثبت جيدًا سينزلق تحت الحمل، مهما كانت متانة الغطاء.

تؤثر عوامل عديدة على قرارك النهائي، منها نوع المادة، وفئة الحمولة، والتكلفة، ومعايير السلامة. وكذلك قائمة التحقق البسيطة قبل الطلب. اتبع هذه الخطوات بشكل منهجي، وستتمكن من تحديد المنتج بثقة.

أهم النقاط

• ضع في اعتبارك حجم حركة المرور، وتكرار الوصول، ومخاطر السرقة، والقواعد المحلية عند اختيار غطاء فتحة الصرف الصحي.

• قم بمطابقة فئة الحمولة مع ظروف المرور لمنع الأعطال المبكرة ومخاطر السلامة.

• قارن بين مواد مثل الحديد الزهر والمواد المركبة والفولاذ من حيث الوزن والمتانة ومقاومة السرقة.

• تأكد من التركيب الصحيح باستخدام إطار مستوٍ ومقعد مناسب لتجنب التذبذب والتلف.

• استخدم قائمة التحقق من القرارات وتحقق من المعايير لتحديد التغطية المناسبة وتجنب الأخطاء المكلفة.

أربعة عوامل رئيسية لاختيار غطاء فتحة الصرف الصحي

تتحكم أربعة عوامل في كل قرار يتعلق بالمواصفات: حجم حركة المرور، وتكرار الوصول، وخطر السرقة، واللوائح المحلية. لا يمكنك التعامل معها بمعزل عن بعضها. فالغطاء الذي يتحمل الأحمال الثقيلة ولكنه يُسهّل السرقة سيكلفك مرتين - مرة عند الشراء، ومرة ​​عند الاستبدال.

حمولة المرور وفئة الحمولة

تُعدّ فئة الحمولة معيارك الأول. يُخصّص معيار EN 124 حرفًا ورقمًا لكل فئة، وتدعم الفئات الأعلى ظروف حركة مرور أثقل. على سبيل المثال، تم اختبار الفئة D400 لتحمّل حمولة 400 كيلو نيوتن، والتي تُعادل عادةً حوالي 40 طنًا. ستجد منتجات أغطية فتحات الصرف الصحي من الفئة D400 مُخصصة للطرق، والطرق الحضرية، ونقاط تصريف مياه الطرق، وأكتاف الطرق السريعة، ومواقف الشاحنات، وغرف الوصول إلى المرافق.

تأكد من قبول الجهة المختصة قبل تقديم طلبك. تحتفظ العديد من البلديات بقوائم المنتجات المعتمدة، و غطاء فتحة تفتيش مصنف حسب حمولة EN 124 D400 قد لا يفي الغطاء الذي يستوفي المعايير بقواعد الشراء المحلية. وينطبق المنطق نفسه على اختيار الشكل. فحجم حركة المرور، وموقع التركيب، واحتياجات الوصول، والمعايير التنظيمية، كلها عوامل تؤثر على اختيارك للغطاء الدائري أو المربع أو المستطيل. تتميز أغطية فتحات التفتيش الدائرية المصنوعة من الحديد الزهر بقدرتها على التمركز الذاتي تحت تأثير حركة المرور المتكررة، مما يقلل من تلف الإطار. أما الأغطية المربعة، فتُوفر فتحات أوسع وأكثر وضوحًا لوصول المعدات.

معدل الوصول وخطر السرقة

يُحدد عدد مرات فتح غطاء فتحة التصريف نوع المعدات المطلوبة. تتطلب نقطة الوصول التقنية المغلقة في منطقة الصرف الصحي تصميمًا مزودًا بحشية أو مانعًا لتسرب الغاز مع براغي قفل. أما غطاء منطقة المشاة في مركز تجاري، فيحتاج إلى سطح مستوٍ مقاوم للانزلاق مع نظام أمان للكعب. تختلف سعة التحميل المطلوبة لكل حالة، وكذلك آلية القفل.

يزيد خطر السرقة من تعقيد مسألة الوصول إلى أغطية فتحات الصرف الصحي. فقد سُجِّلَت سرقة 2500 غطاء في عام واحد، بتكلفة استبدال لا تقل عن 300 ألف دولار. وفقدت شيكاغو 200 غطاء في شهر واحد، منها 40 غطاءً في يوم واحد. أما هيوستن، فقد أنفقت 126 ألف دولار من أموال دافعي الضرائب على مدى 11 شهرًا. تتميز أغطية فتحات الصرف الصحي المصنوعة من الحديد الزهر بقيمة عالية كخردة، مما يجعلها هدفًا للسرقة. بينما توفر البدائل المركبة قيمة منخفضة كخردة، مما يُلغي هذا الحافز. عند اختيار أغطية فتحات صرف صحي متينة من الحديد الزهر للطرق ذات الحركة المرورية الكثيفة، يُنصح بتزويدها بمسامير قفل أو أنظمة مفصلات. تُقلل المفصلات من مخاطر الرفع اليدوي أثناء عمليات الفحص المتكررة، بينما تمنع مسامير القفل الدخول غير المصرح به. ويُضيف كلا النظامين متانة دون التأثير على الصيانة الدورية.

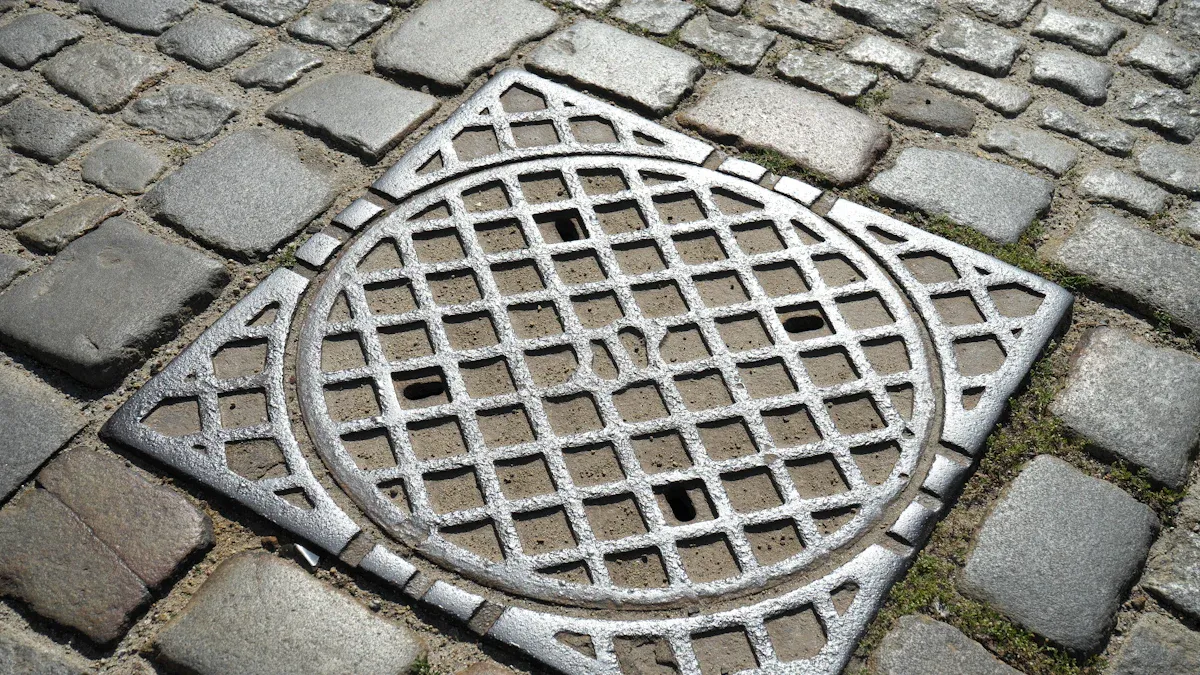

مقارنة وزن ومواد أغطية فتحات الصرف الصحي

يُعدّ الوزن مؤشراً هاماً لغطاء فتحة التفتيش، فهو يدل على كثافة المادة، وقدرة التحمل، وعدد العمال المطلوبين في الموقع. وتُظهر مقارنة أوزان أغطية فتحات التفتيش المصنوعة من الحديد الزهر، والمواد المركبة، والفولاذ، ثلاثة منتجات مختلفة تماماً.

الحديد الزهر مقابل المواد المركبة مقابل الفولاذ

أغطية فتحات الصرف الصحي المصنوعة من الحديد الزهر يتراوح وزن أغطية فتحات الصرف الصحي المصنوعة من الحديد المطاوع بين 70 و400 رطل، وذلك حسب المقاسات الشائعة. ويبلغ وزن الغطاء البلدي القياسي مقاس 24 بوصة عادةً ما بين 100 و150 رطلًا. وتأتي هذه الكتلة من تركيبته المعدنية عالية الكثافة، مما يضمن متانة مثبتة تحت الأحمال الثقيلة. وتضيف أغطية فتحات الصرف الصحي المصنوعة من الحديد المطاوع مرونةً إلى هذه المتانة، مما يجعلها مقاومة للتشقق تحت حركة المرور المتكررة.

تتميز الأغطية المركبة بخفة وزنها. إذ يتراوح وزن الوحدة المركبة بقياس 24 بوصة بين 30 و55 رطلاً، مما يجعلها أسهل بكثير في التعامل من الأغطية المصنوعة من الحديد الزهر. أما أغطية فتحات التفتيش الفولاذية، فتتراوح أوزانها بين 35 و80 رطلاً بقياس 24 بوصة، وذلك حسب نوع الفولاذ المستخدم، سواء كان فولاذًا عاديًا أو مجلفنًا.

يُغيّر كل نوع من المواد خطة التعامل. فأغطية فتحات الصرف الصحي المصنوعة من الحديد الزهر تتطلب غالبًا معدات رفع أو عمالة إضافية. أما الأغطية المركبة فتقلل من خطر الإصابة أثناء عمليات الوصول الروتينية. ويقع الفولاذ في المنتصف بين النوعين. ويعتمد اختيارك للمادة المناسبة على فئة حركة المرور، ومستوى تعرضها للسرقة، وعدد مرات صيانتها.

وزن غطاء فتحة التفتيش المصنوع من الحديد الزهر والمواد المركبة حسب القطر

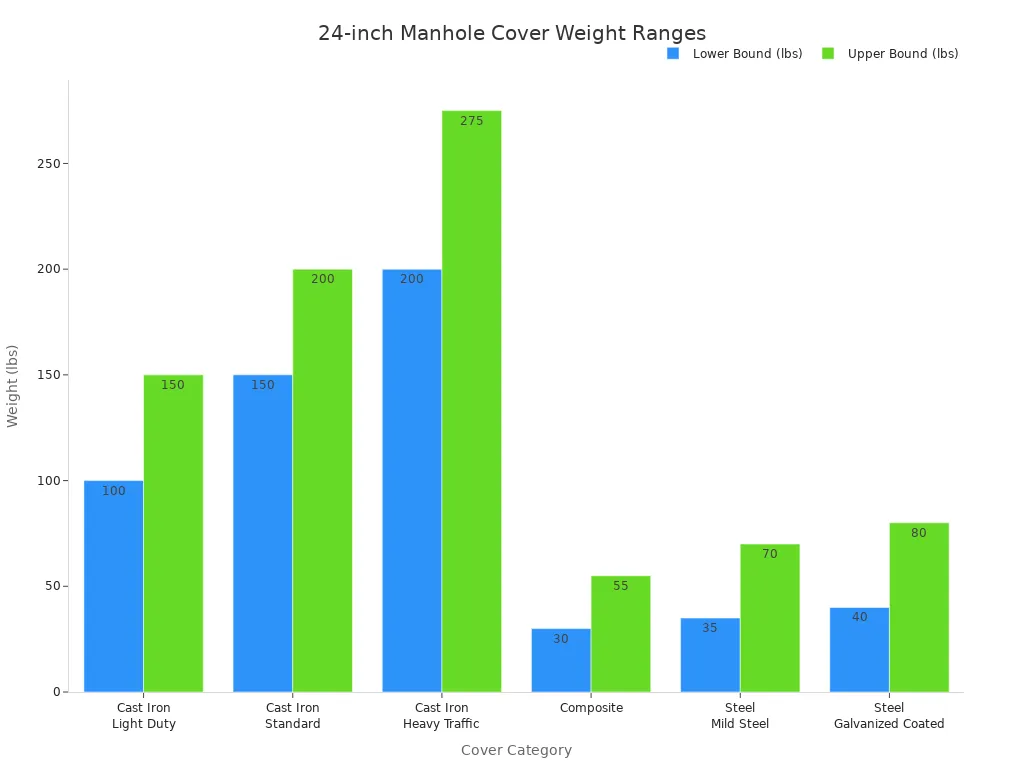

يؤثر القطر على الوزن في جميع فئات المواد. يوضح جدول أوزان أغطية فتحات الصرف الصحي المصنوعة من الحديد الزهر حسب القطر هذا النمط بوضوح. عند قطر 24 بوصة، يتراوح وزن أغطية الحديد الزهر الخفيفة بين 70 و100 رطل، بينما يصل وزن الأغطية المخصصة لحركة المرور إلى ما بين 100 و250 رطل. عند قطر 30 بوصة، يرتفع هذا النطاق إلى ما بين 100 و140 رطل، وما بين 140 و325 رطل. عند قطر 36 بوصة، يُتوقع أن يتراوح الوزن بين 140 و180 رطل للأغطية الخفيفة، وما بين 180 وأكثر من 400 رطل للأغطية المخصصة لحركة المرور.

غطاء فتحة تفتيش مركب يتبع الوزن حسب القطر نفس المنحنى عند كتلة أقل بكثير. يزن غطاء مركب بقطر 24 بوصة ما بين 30 و 55 رطلاً. تظل الأغطية المركبة الأكبر حجماً سهلة الحمل، مما يجعلها شائعة الاستخدام في غرف المرافق التي يتم الوصول إليها بشكل متكرر.

لا تكتفِ بالغطاء فقط. تُضيف الهياكل ما بين 75 و250 رطلاً أخرى حسب الحجم والتصميم. غالبًا ما يزن هيكل H-20 كامل بقياس 24 بوصة 300 رطل أو أكثر. يُؤثر وزن الهيكل الإجمالي على الشحن، ووقت الرافعة، وتجهيز الأرضية.

يُقدّم لك دليل الوزن هذا نقطة انطلاق، وليس رقمًا نهائيًا. تختلف الكتلة الفعلية باختلاف تصميم الصب وتكوين الإطار. بالنسبة لمشاريع الطرق الثقيلة، حدد أغطية فتحات تفتيش من الحديد الزهر شديد التحمل مع إطارات متطابقة. يقدم الموردون مصبوبات ضمن هذه الفئات، مما يتيح لك مقارنة الخيارات وفقًا لمتطلبات الحمولة. أغطية فتحات الصرف الصحي الدائرية المصنوعة من الحديد الزهر تتمركز تلقائيًا تحت حركة المرور، ويحافظ وزنها على ثباتها. أما الأغطية المركبة، فتُضحي بهذا الوزن مقابل سهولة التعامل معها وانخفاض قيمة خردةها. لذا، يُنصح بوزن كلا الجانبين قبل الشراء.

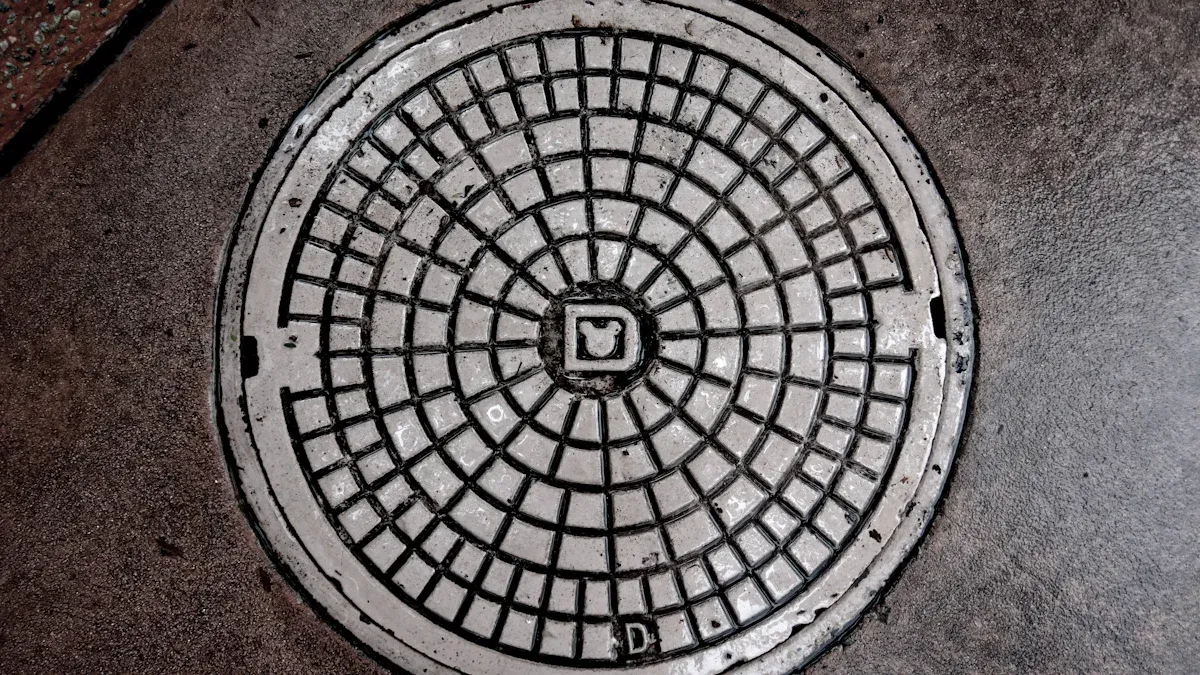

فئة التحميل والقطر ومواصفات الإطار

تصنيفات فئة حمل القراءة

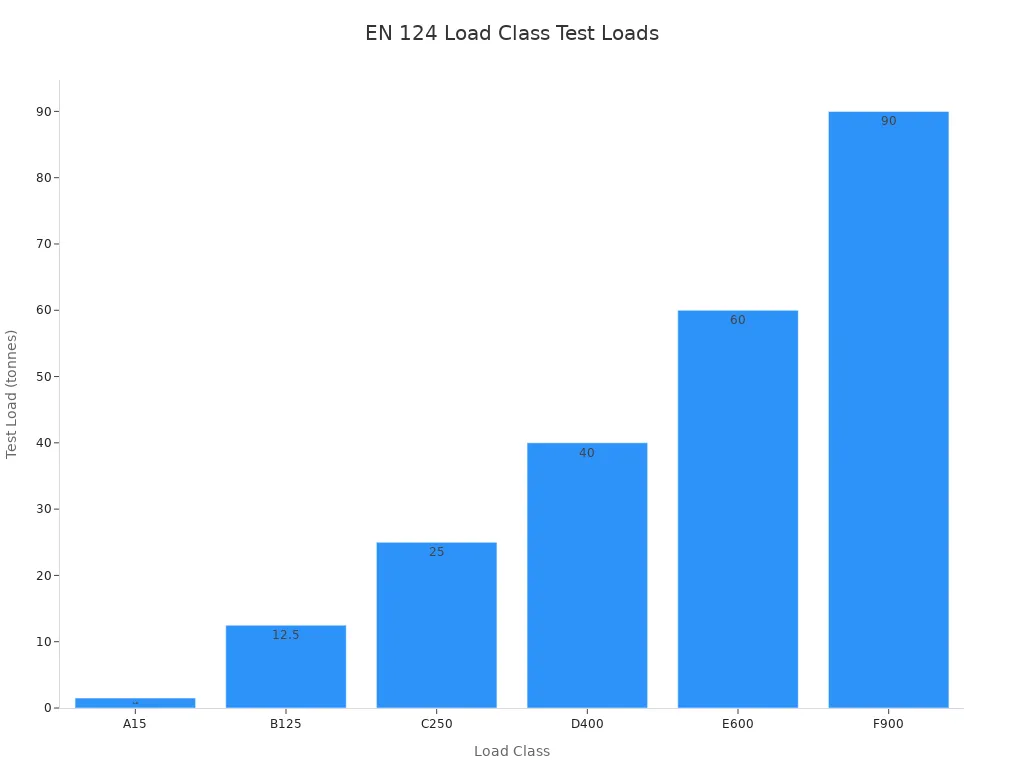

تُحدد فئات الأحمال بدقة مقدار حركة المرور التي يمكن أن يتحملها الغطاء. يُعرّف معيار BS EN 124-1:2015 ست فئات: A15 عند 1.5 طن لمناطق المشاة، وB125 عند 12.5 طن للممرات، وC250 عند 25 طنًا لمناطق الأرصفة، وD400 عند 40 طنًا للطرق، وE600 عند 60 طنًا للمناطق الصناعية، وF900 عند 90 طنًا لساحات المطارات. اقرأ التصنيف، ثم طابقه مع موقع التركيب.

في مجال إنشاء الطرق في أمريكا الشمالية، غالبًا ما تشير المواصفات البلدية إلى معيار AASHTO M-306 الخاص بمسبوكات الحديد. يُحدد هذا المعيار متطلبات المواد واختبارات التحميل، بما في ذلك اختبار تحميل إثباتي بقوة 40,000 رطل للأغطية المصنفة H-20. يُعدّ الحديد المطاوع المادة الأساسية للمنشآت ذات الحركة المرورية العالية نظرًا لقوة شدّه ومقاومته للصدمات. عند تحديد غطاء فتحة تفتيش مصنف وفقًا لمعيار EN 124 D400 لطريق، تأكد من أن المنتج يفي بفئة التحميل وأي معيار محلي للمواد.

القطر، والإطار، والمواصفات المحلية

يجب أن تتطابق أبعاد القطر والإطار مع فتحة الغرفة. يُعرّف معيار BS EN 124 الفتحة الصافية بأنها أكبر مساحة دائرية داخل فتحة الإطار، بحد أقصى يصل إلى 1000 مم. ويشترط معيار CD 534 فتحة صافية لا تقل عن 600 مم لدخول الأفراد، بقطر لا يقل عن 700 مم للأغطية المستطيلة أو فتحة صافية قطرها 700 مم للأغطية الدائرية. لا يجوز لأي جزء من الإطار أو المفصلة أو العروة أن يتداخل مع الفتحة الصافية المحددة.

تُحدد توافقية إطار فتحة التفتيش مع غرفتك الحالية أو مع الإنشاءات الجديدة الأداء طويل الأمد. حدد الحجم الكلي للإطار وحدود التفاوت المسموح بها ليتناسب مع الهيكل. اختر عمق الإطار المناسب للخرسانة أو الإسفلت، بما في ذلك تفاصيل الحواف. يجب تحديد موضع فتحات التفتيش في الطرق بالتنسيق مع المهندس المسؤول. يؤكد المهندس المسؤول نوع السطح النهائي، وظروف التحميل، ومتطلبات التأسيس. سيهتز الغطاء المائل تحت حركة المرور ويتلف قبل الأوان، لذا تأكد من استواء إطار فتحة التفتيش. يلزم وجود أغطية مقفلة تتطلب مفتاحًا في الأماكن العامة لمنع الوصول غير المصرح به.

التكلفة والسلامة والتركيب

تكاليف الشراء والتركيب والصيانة

تُحدد جودة التركيب ما إذا كان غطاء فتحة التفتيش سيصل إلى عمره الافتراضي المُحدد. حتى منتج D400 قد يتعطل إذا تجاهلت فرق التركيب عجلات الدوران وقوى الكبح والصدمات المتكررة. لذا، تأكد من اختيار الغطاء المناسب للتطبيق والحمل وظروف الموقع قبل الطلب.

ضع إطار فتحة التفتيش على سطح مستوٍ وثابت، وقم بمحاذاته مع المنطقة المحيطة. ثبّت الإطار بمستوى سطح الرصيف. قم بتسوية الأرض غير المستوية بالخرسانة أو مادة الحشو أولًا. يمنع الغطاء الثابت والمحكم اختلال توازن المركبات، وسقوط المشاة، وانزلاق الدراجات النارية في المطر. كما يتيح التركيب الجيد للفرق العمل دون الحاجة إلى تكسير أجزاء كبيرة من الطريق، مما يقلل من أعمال الحفر، وتعطيل حركة المرور، وتكاليف الصيانة على المدى الطويل. وقد أفادت مشاريع في دبي ونيروبي وأكرا وكوالالمبور بانخفاض تكاليف الصيانة بعد التحول إلى أغطية مصنوعة من مواد مركبة مقاومة للتآكل أو من الحديد المطاوع بتصاميم مضادة للسرقة.

معايير السلامة والامتثال

تُعتبر فتحات التفتيش، والآبار الرطبة، ومحطات الرفع، في أغلب الأحيان، أماكن محصورة تتطلب تصريحًا. وتُعرّف إدارة السلامة والصحة المهنية (OSHA) المكان المحصور بأنه مكان واسع بما يكفي للدخول، مع محدودية الدخول والخروج، وغير مُصمم للإشغال المستمر. ويصبح الحصول على تصريح ضروريًا عند وجود جوٍّ خطر، أو احتمالية للابتلاع، أو تصميم يُشكل خطرًا على السلامة العامة، أو أي خطر جسيم آخر.

تخضع معظم فرق صيانة الصرف الصحي البلدية لمتطلبات السلامة العامة للأماكن المحصورة الصادرة عن إدارة السلامة والصحة المهنية (OSHA). أما الفرق العاملة داخل مشاريع البناء النشطة، فقد تخضع لمتطلبات السلامة الخاصة بمواقع البناء. في حال عدم وضوح مسار الصرف، يُنصح بالتعامل مع متطلبات السلامة الأكثر أمانًا كما لو كانت أرضية الموقع. افحص مستوى الأكسجين في الهواء أولًا، ثم الغازات القابلة للاشتعال، ثم الغازات السامة. أبقِ شخصًا مسؤولًا خارج المكان. قم بتأمين كل مدخل مفتوح فورًا بسياج أو غطاء مؤقت. اختر أغطية فتحات تفتيش من الحديد الزهر أو وحدات مركبة مزودة بمسامير قفل للأماكن العامة، وحدد غطاء فتحة تفتيش من الحديد الزهر شديد التحمل في المناطق ذات الحركة المرورية الكثيفة. هذه المتانة تُغطي تكلفتها.

إطار اتخاذ القرار لمشاريع أغطية غرف التفتيش

أسئلة يجب طرحها قبل التحديد

ابدأ بأسوأ سيناريو مروري في الموقع، وليس المتوسط. طابق فئة الحمولة مع هذا السيناريو وفقًا للمعيار EN 124، ثم تأكد من أن الغطاء يفي بالمعيار ذي الصلة بمنطقة التركيب. اطلب شهادة اختبار حمولة وفقًا للمعيار EN 124-1:2015 توضح فئة الحمولة المختبرة، وحمل الاختبار المطبق بالكيلو نيوتن، والانحراف المقاس تحت الحمل. بالنسبة للمشاريع في أمريكا الشمالية، حدد معيار AASHTO أو المعيار المحلي في مرحلة الاستفسار لضمان توافق الوثائق مع مشروعك.

ثمّ تابع تطبيق المعايير المتبقية بالترتيب. تحقّق من قدرة التحمّل تحت تأثير الأحمال المركّزة والموزّعة. راجع دقة الأبعاد وتفاوتات المسافة بين الإطار وغطاء المقعد، لأنّ عدم إحكام التركيب يُسبّب اهتزازًا وضوضاءً تحت الأحمال الديناميكية. تأكّد من مقاومة الرطوبة، وتآكل غازات الصرف الصحي، والعوامل الجوية. اطلب من المهندس المُختصّ وصفًا لمنطقة التركيب، مثل "رصيف مشاة مجاور لنقطة عبور المركبات". تمنع هذه الخطوة وحدها عدم تحديد فئة التحميل بدقة كافية، وهو الخطأ الأكثر شيوعًا وتكلفةً في عمليات الشراء البلدية.

قيّم المورد، وليس الكتالوج فقط. تأكد من إمكانية التشكيل الداخلي، وتصنيع الأدوات حسب الطلب، ووجود وثائق معتمدة لاختبارات التحميل. قارن سعر الوحدة بتكاليف فحص التآكل، واستبدال الأجزاء المسروقة، وصيانة الطلاء طوال فترة الخدمة. الغطاء عالي الجودة يكلف أكثر مقدمًا، لكن المبالغة في المواصفات تُهدر الميزانية. عادةً ما تكون أغطية الألياف الزجاجية SMC أقل سعرًا من نظيراتها المصنوعة من الحديد الزهر، وانخفاض قيمتها كخردة يُلغي حافز استبدال الأجزاء المسروقة.

الاتجاهات التي تشكل اختيار الغلاف

تحلّ أغطية منع الهبوط محلّ التصاميم التقليدية في مشاريع الطرق. تعمل هذه الأغطية على تثبيت الإطار بهيكل الرصف، مما يمنع التمايل وهبوط الحواف الذي يُعاني منه الرصف غير المُثبّت جيدًا. وباتت الجهات المُختصّة تُعامل الآن التحكم في الهبوط كشرط أساسي في التصميم، وليس كأمر ثانوي.

تكتسب الأغطية المركبة رواجًا متزايدًا في مشاريع البنية التحتية. فهي لا تُباع كخردة، ما يحدّ من سرقتها، كما أنها مقاومة لتأثيرات التربة والمياه الجوفية ومكثفات الغاز. وتتميز أغطية فتحات الصرف الصحي المركبة أيضًا بهدوئها التام أثناء حركة المرور، دون أي صوت معدني مزعج. أما الأغطية الذكية المزودة بمستشعرات مدمجة، فتُبلغ الآن عن أحمال التشغيل ومحاولات العبث. بالنسبة لمعظم المنشآت البلدية، تُوفر الأغطية المركبة تكلفة دورة حياة أقل. تُصنف أغطية SMC المركبة حتى فئة D400 في المقارنات القياسية، لذا تتطلب مناطق المطارات من فئة F900 غطاءً مُختبرًا لتحمل 90 طنًا. قارن بين الخيارين بناءً على فئة حركة المرور لديك ومستوى تعرضك للسرقة. غطاء فتحة تفتيش مضاد للهبوط غالباً ما يمنحك الجمع بين المواد المناسبة أفضل ما في كلا الأمرين.

أربعة عوامل رئيسية تحدد عملية شراء غطاء فتحة الصرف الصحي: كثافة حركة المرور، وتكرار الاستخدام، ومخاطر السرقة، والمواصفات المحلية. استرشد بفئة الحمولة، ونوع المادة، وقواعد الجهة المختصة. فالسعر وحده قد يؤدي إلى تلف مبكر وتكاليف استبدال باهظة.

راجع أسئلة إطار اتخاذ القرار قبل تقديم الطلب. تأكد من فئة التحميل، وتحقق من تفاوتات الإطار، واطلب وثائق الاختبار. تمنع هذه الخطوة نقص المواصفات، وهو الخطأ الأكثر شيوعًا في عمليات الشراء.

ستُشكّل تصاميم مقاومة الهبوط والأغطية المركبة ملامح أعمال البنية التحتية المستقبلية. تُقلّل الوحدات المركبة من خطر السرقة ووزن النقل، بينما لا تزال أغطية فتحات التفتيش المصنوعة من الحديد الزهر هي السائدة في المناطق ذات الاستخدام الكثيف. اختر المنتج المناسب للموقع، وسيدوم تركيبك طويلًا.

التعليمات

إليكم إجابات موجزة على أسئلة المواصفات المتكررة.

ما هي فئة التحميل EN 124 المناسبة لطريق مزدحم؟

استخدم مادة D400 للطرقات، والطرق الحضرية، وأكتاف الطرق السريعة، ومواقف الشاحنات. تتحمل هذه المادة حمولة اختبارية تصل إلى 40 طنًا. تأكد من اعتماد بلدية منطقتك لهذه المادة قبل الطلب. تحتفظ بعض الجهات بقوائم منتجات معتمدة.

ما هو وزن الغطاء النموذجي مقاس 24 بوصة؟

يبلغ وزن غطاء فتحة التفتيش القياسي مقاس 24 بوصة ما بين 100 و150 رطلاً. أما وحدات D400 المصممة لتحمل حركة المرور، فيصل وزنها إلى ما بين 200 و275 رطلاً. وتضيف الإطارات ما بين 75 و250 رطلاً. لذا، خطط لمعدات الرفع الخاصة بك وفقًا لذلك.

متى يجب عليك اختيار غطاء مركب بدلاً من غطاء من الحديد الزهر؟

اختر المواد المركبة في المناطق المعرضة للسرقة. تبقى قيمة الخردة قريبة من الصفر، مما يلغي تكاليف الاستبدال. يزن الغطاء المركب مقاس 24 بوصة ما بين 30 و55 رطلاً، بينما يتراوح وزن الأغطية المصنوعة من الحديد الزهر بين 100 و275 رطلاً. تُصنّف أغطية SMC المركبة حتى D400 في المقارنات القياسية، لذا تتطلب مناطق المطارات المصنفة F900 غطاءً تم اختباره حتى 90 طنًا.

أي شكل من أشكال الأغطية يقاوم التآكل الناتج عن حركة المرور بشكل أفضل؟

تتميز الأغطية الدائرية بخاصية التمركز الذاتي تحت العجلات المارة، مما يقلل من تلف الهيكل. أما الوحدات المربعة فتُوفر فتحات أكبر وأكثر وضوحًا للوصول إلى المعدات. اعتمد اختيارك على هندسة الحجرة وقدرة التحميل.

ما هي المعايير التي تحكم تصنيفات الأحمال والمواد؟

يُحدد معيار BS EN 124-1:2015 ست فئات من A15 إلى F900. وتستشهد مشاريع أمريكا الشمالية غالبًا بمعيار AASHTO M-306 لسبائك الحديد، بما في ذلك حمولة الاختبار البالغة 40,000 رطل لفئة H-20. تحقق من متطلبات الجهة المحلية المختصة قبل الشراء.
